saya akan berbagi bagaimana cara Konfigurasi Backup Link dengan Static Route di JunOS

Arikel ini merupakan kelanjutan dari artikel sebelumnya : Konfigurasi Logical System dan IP Address di JunOS

• 10 Menit

G.Tahap Pelaksanaan

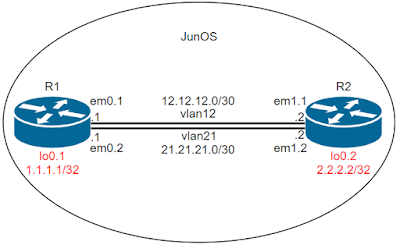

    1. Topologi seperti gambar berikut

            Untuk topologi sama seperti LAB 4.Disini kita tambahkan link baru dari R1 ke R2 menggunakan interface em0.2 dan em1.2 dengan IP address 21.21.21.0/30.Pada konfigurasi nantinya kita akan konfigurasi qualified-next-hop dan preference.

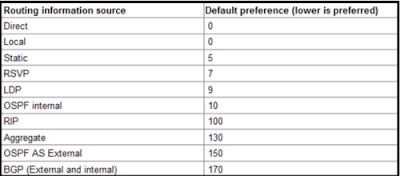

            Qualified-next-hop ini sama seperti gateway backup dan preference ini sama seperti distance,Dimana distance yang lebih kecil akan didahulukan.Berikut nilai preference di Juniper:

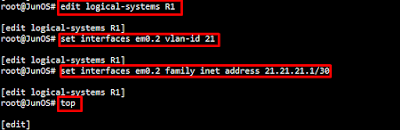

    2. Konfigurasi R1

            -> Menambahkan subinterface em0.2 dengan vlan-id 21

            -> Menambahkan IP address 21.21.21.1./30 di interface em0.2

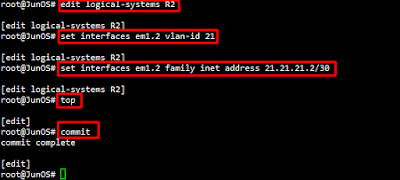

    3. Konfigurasi R2

            -> Menambahkan subinterface em1.2 dengan vlan-id 21

            -> Menambahkan IP addess 21.21.21.2/30 di interface em1.2

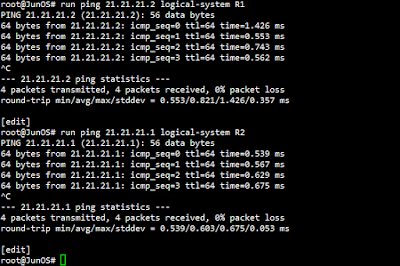

    4. Test ping link backup

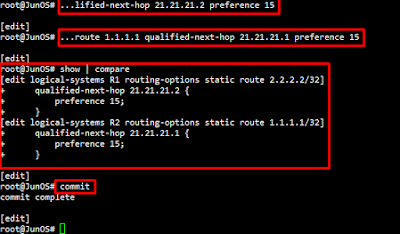

    5. Menambahkan route Backup di R1 R2

    root@JunOS#set logical-system R1 routing-options static route 2.2.2.2 qualified-next-hop 21.21.21.2 preference 15
    root@JunOS#set logical-system R2 routing-options static route 1.1.1.1 qualified-next-hop 21.21.21.1 preference 15
            Command diatas kita menambahkan static route baru di R1 dan R2.Dimana dst-address R1 adalah 2.2.2.2 via link backup 21.21.21.2 dan dst-address R2 adalah 1.1.1.1 via link backup 21.21.21.1.Pada command diatas kita set nilai preference/distance nya ke 15 (opsional bisa 6,7,9).Karena nilainya harus lebih besar dari static route yaitu preference 5.

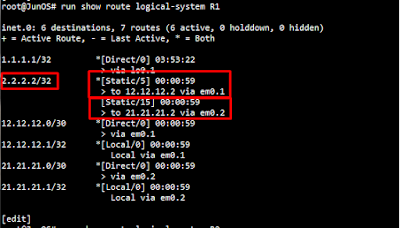

    6. Cek tabel route R1

    root@JunOS#run show route logical-system R1

            Digunakan untuk melihat tabel route R1

            Untuk saat ini terdapat 2 link yang kearah 2.2.2.2.1 via link main dan 2 via link backup.Dimana untuk link main nya preference nya 5 dan untuk link backup preference nya 15.

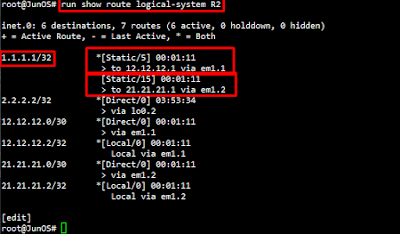

    7. Cek tabel route R2

            Sama seperti R1,dimana di R2 juga memiliki 2 gateway untuk menuju ke 1.1.1.1.Dimana 1 link dengan nilai preference 5 sebagai link main dan link backup dengan nilai preference 15.

    8. Test link backup

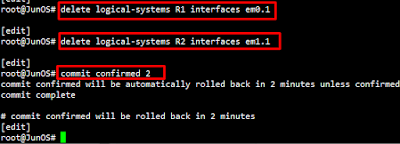

    root@JunOS#delete logical-system R1 interfaces em0.1

    root@JunOS#delete logical-system R2 interfaces em1.1

           Digunakan untuk menghapus interface em0.1 di R1 dan interface em1.1 di R2.Interfacenya kita hapus seolah-olah link main nya down.Kenapa harus dua" nya dihapus? Karena apabila salah satu saja yang dihapus maka link tidak mau pindah via link backupnya.

    root@JunOS#commit confirmed 2

            Digunakan untuk menerapkan konfigurasi tetapi hanya 2 menit saja.Atau lebih mudahnya trial konfigurasi.Apabila dalam 2 menit tidak di commit maka konfigurasi delete interfacenya tidak akan diterapkan.

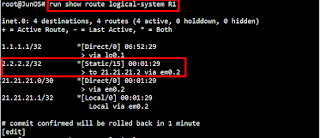

     9. Cek tabel route R1

            Tabel route pada R1 sudah muncul 1 gateway saja untuk ke 2.2.2.2 via 21.21.21.2 (link backup)
    10. Cek tabel route R2

            Sama seperti R1,saat ini di R2 untuk ke 1.1.1.1 via 21.21.21.1 (link backup)

    11. Test ping

            Pastikan untuk ping reply.Apabila reply maka link backup berfungsi seperti semestinya.

            Untuk commit confirmed nanti apabila sudah melewati 2 menit maka konfigurasi akan otomatis di rollback sehingga konfigurasi yang ada di candidate confiuration tidak akan diterapkan di active configuration.

SELESAI....

H.Kesimpulan

• Nilai preference sama seperti distance.
• Nilai preference backup link harus lebih besar dari nilai preference main link
• Quailified-next-hop digunakan untuk create link dengan dst-address yang sama dengan gateway yang berbeda
• Commit confirmed digunakan untuk trial konfigurasi.

I.Referensi

• Training JNCIA JunOS IDN
• https://www.juniper.net/documentation/en_US/junos/topics/reference/general/routing-protocols-default-route-preference-values.html
